Токарный станок Holzmann ED 1500INDIG-80

Описание Токарный станок Holzmann ED 1500INDIG-80

НАЗНАЧЕНИЕ:

Токарные станки предназначены для выполнения самых разнообразных операций: обработки наружных и внутренних цилиндрических, конических, фасонных и торцовых поверхностей; нарезания наружных и внутренних резьб; отрезки, сверления, зенкерования и развертывания отверстий. Обрабатываемый материал: сталь, чугун, легированные сплавы (нержавейка), цветные металлы и легкие сплавы.

ОБЛАСТЬ ПРИМЕНЕНИЯ:

Токарно-винторезные станки могут найти применение на любом металлообрабатывающем предприятии. Токарные станки используются в ремонтных и столярных мастерских, механических цехах, в автомобильном производстве, машиностроении и в учебных заведениях. Главным образом применяются в условиях единичного и мелкосерийного изготовления различных деталей при чистовой обработке.

ПОЛУЧАЕМЫЕ ИЗДЕЛИЯ:

СХЕМЫ ОБРАБОТКИ:

КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

КОРОБКА ПОДАЧ

Все шестерни механизма подач имеют высокочастотную закалку HRC59..63 и отличаются высокой износоустойчивостью.

ЗАДНЯЯ БАБКА

Приспособление для крепления заготовки (при обработке в центрах), или для крепления инструментов, таких например как метчик, плашка при нарезании резьбы; свёрл или сверлильного патрона при сверлении отверстий.

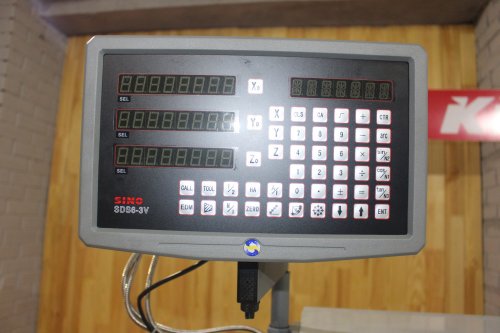

Цифровая индикация

СТАНДАРТНАЯ КОМПЛЕКТАЦИЯ:

ОСВЕЩЕНИЕ РАБОЧЕЙ ЗОНЫ

Удобная и надежная фиксация светильника в требуемых положениях обеспечивает соответствующие требования рабочего процесса.

ПЛАНШАЙБА

Планшайба предназначена для установки и закрепления не симметричных деталей. Крепление деталей на планшайбе производится при помощи зажимных прихватов. Так же планшайба позволяет разместить на шпинделе заготовку неправильной формы и исключить эксцентриситет за счет применения противовесов.

ЛЮНЕТ ПОДВИЖНЫЙ И НЕПОДВИЖНЫЙ

Подвижный и неподвижный люнеты предназначены для поддержки длинных заготовок при обработке во избежание прогиба.

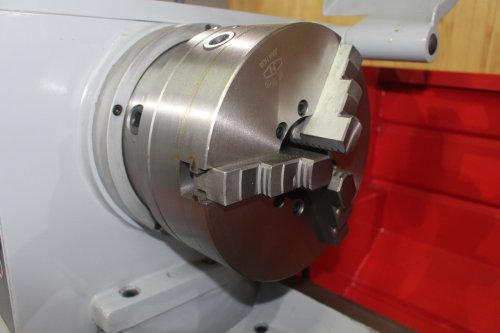

3-Х КУЛАЧКОВЫЙ ПАТРОН

Самоцентрирующий трехкулачковый патрон предназначен для установки и закрепления заготовок для последующей механической обработки.

ДОКУМЕНТАЦИЯ НА РУССКОМ ЯЗЫКЕ

НЕ ВРАЩАЮЩИЙСЯ ЗАДНИЙ ЦЕНТР

ПРЕСС-МАСЛЕНКА

ДОПОЛНИТЕЛЬНАЯ КОМПЛЕКТАЦИЯ:

4-Х КУЛАЧКОВЫЙ ПАТРОН

4-кулачковый патрон используется для установки и закрепления деталей со смещенной осью вращения, некруглой и несимметричной формы.

ВРАЩАЮЩИЙСЯ ЗАДНИЙ ЦЕНТР

Вращающиеся центры предназначены для создания дополнительной опоры при обработке заготовок большой длины. С их помощью появляется возможность качественной обработки резанием деталей с недостаточной жёсткостью или с длиной, превышающей диаметр более чем в 5 раз.

ОСОБЕННОСТИ:

3-осевое устройство цифровой индикации; тяжелая виброустойчивая литая конструкция; очень широкая, закаленная токами высокой частоты и отшлифованная станина; удобное и простое управление с помощью эргономичной панели управления; съемная перемычка для обработки больших заготовок 4-позиционный резцедержатель; все направляющие регулируются с помощью клиньев; посадочная поверхность шпинделя Camlock D1-6, DIN 55029; для обточки на конус положение задней бабки может быть смещено относительно центра; большое отверстие шпинделя 80 мм; в комплект поставки входит ножной тормоз для немедленного останова шпинделя; возможна обработки резьбы с различным шагом; в комплект поставки входит узел охлаждения и галогенная лампа.

Комплект поставки: 3-осевое устройство цифровой индикации, узел охлаждения, галогенная лампа, 3-кулачковый патрон _250 мм, 4-кулачковая планшайба 250 мм, зажимная шайба 350 мм, переходная втулка, резьбоуказатель, сменные колеса, неподвижный и подвижный люнет, 4-позиционный резцедержатель, неподвижные упорные центры, защитное ограждение от стружки, 2 вращающихся упорных центра КМ3

Вес : 2060 кг
Высота центров : 230 мм
Габаритные размеры : 1120х2800х1730 мм
Гарантия : 24 месяца
Диаметр обточки в станине : 680 мм
Диаметр обточки над суппортом : 274 мм
Дюймовая резьба : 2 – 112 витков на дюйм
Конус пиноли задней бабки : KM4
Конус шпинделя : KM6
Макс. диаметр обработки над станиной : 460 мм
Метрическая резьба : 0,1 – 14 мм
Мощность двигателя : 7,7 кВт
Напряжение : 400 В
Поперечная подача : 0,014 – 0,784 мм/об
Продольная подача : 0,031 – 1,7 мм/об
Проходной диаметр шпинделя : 80 мм
Размер резцов : 20х20 мм
Расстояние между центрами : 1500 мм
Скорость вращения шпинделя : 25 – 2000 об/мин
Устройства цифровой индикации : для 3 осей
Ход пиноли задней стрекозы : 125 мм
